【干货】空燃比例阀的常见操作失误及处理办法

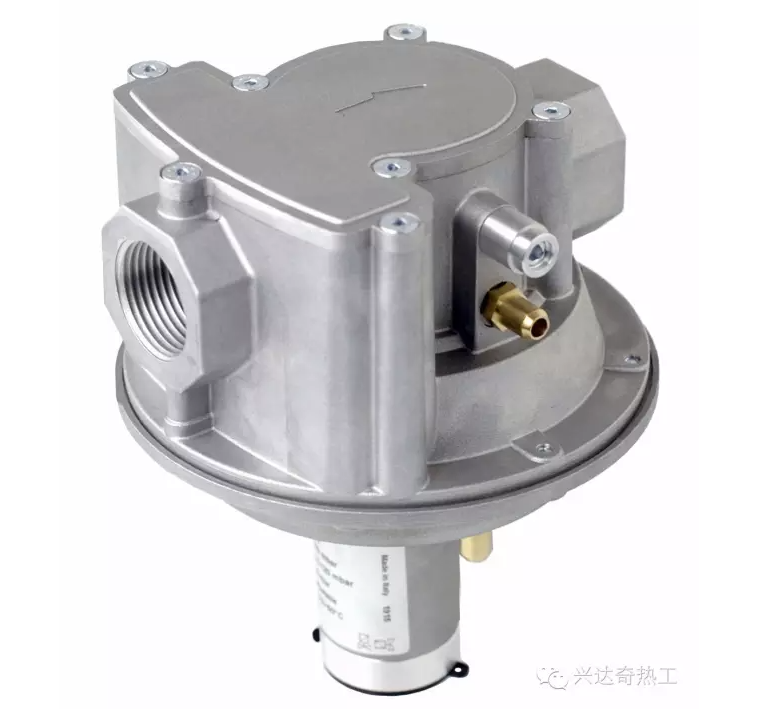

空燃比例阀一般安装在烧嘴前燃气支管路上，用于连续控制或脉冲控制当中燃气流量的调节。在燃烧控制当中，我们一般只驱动空气管道的控制阀来改变助燃风量，而比例阀根据空气压力大小变化来调整燃气的流量，进而实现烧嘴大/小火控制或连续比例调节。

用户在实际使用过程中，

经常回出现以下操作失误，

总结如下：

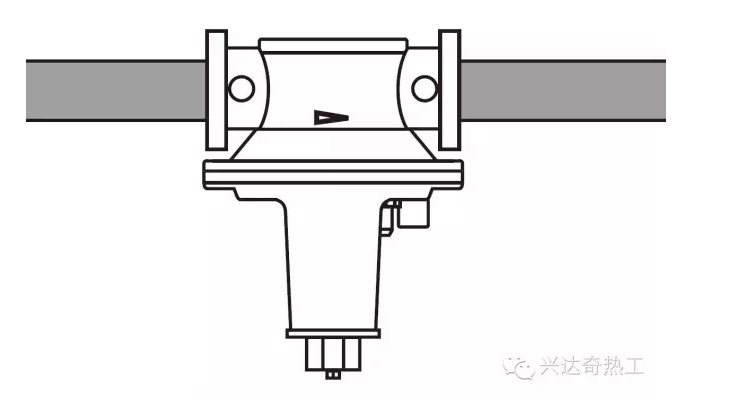

失误1.     安装时弹簧腔朝上。

这个不是非常严重的错误，而且很多情况下都能使用。但是这种情况下比例阀膜片受自身重力影响会向下运动，导致燃气量偏大，燃烧器小火无法精确调节且燃气过剩。

处理办法：拆下重新安装使弹簧腔冲下。

失误2.     管道试压时把比例阀膜片打破。

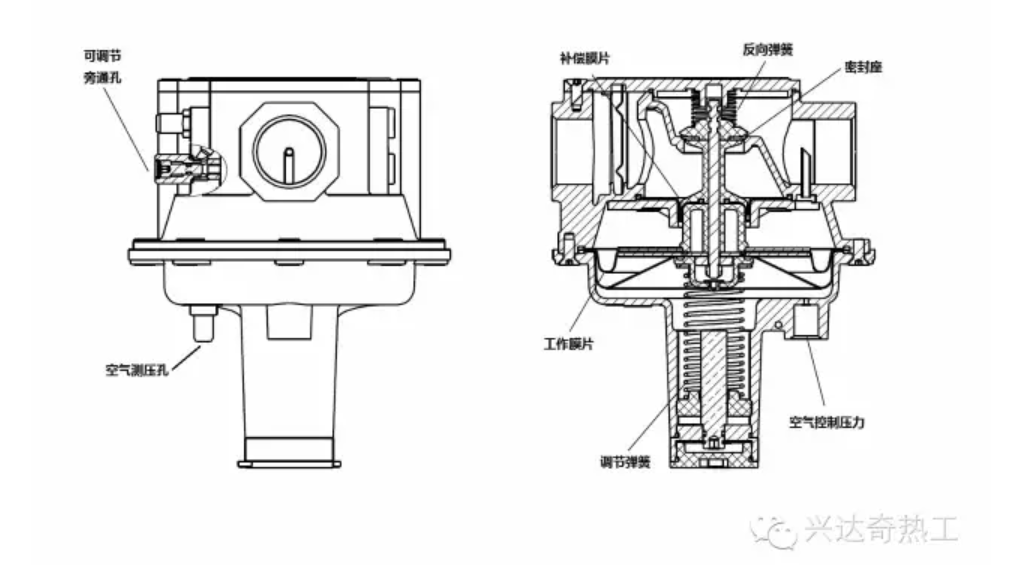

空燃比例阀属于机械式调节阀门，通过膜片上下运动来实现阀门的大小调节，一般最高工作压力为20kpa。很多现场在前期试压时没有考虑到这个因素，直接使用公斤级的高压对管道进行试压，造成膜片破损。经济损失不说，耽误工期是肯定的了。

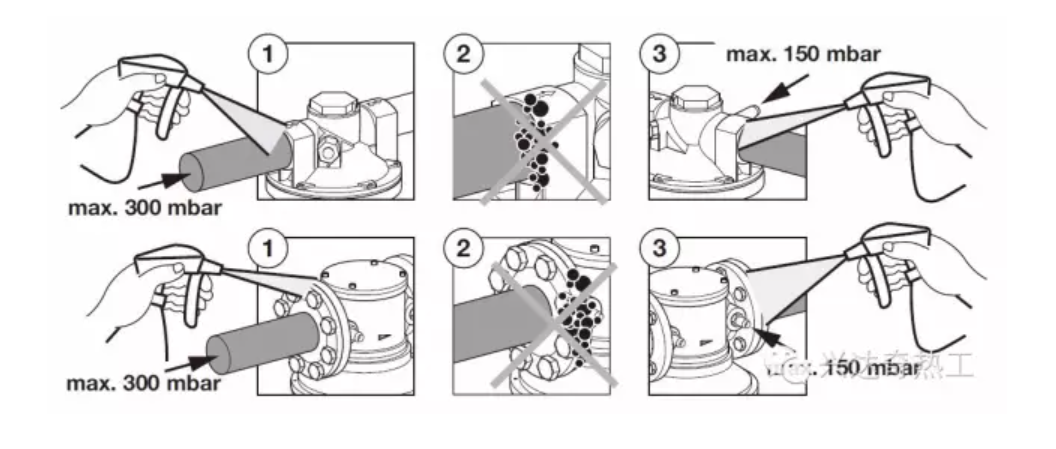

正确操作：对比例阀试压时上游压力不允许超过300mbar，下游压力不允许超过150mbar。

另外要注意的是，空气管道压力也不可超过这个值，因为空气经过导压管通往比例阀内腔，过高也会损坏膜片。

失误3.     管道杂物导致比例阀密封不严。

正确做法：上游主管必须安装过滤器，而且在阀门通气之前，要对管道进行彻底吹扫，清理焊渣、金属碎屑等杂质。

有的管道还可能有水，要及时清理。如果不清理干净，将会对下一步的调试带来很大的麻烦。

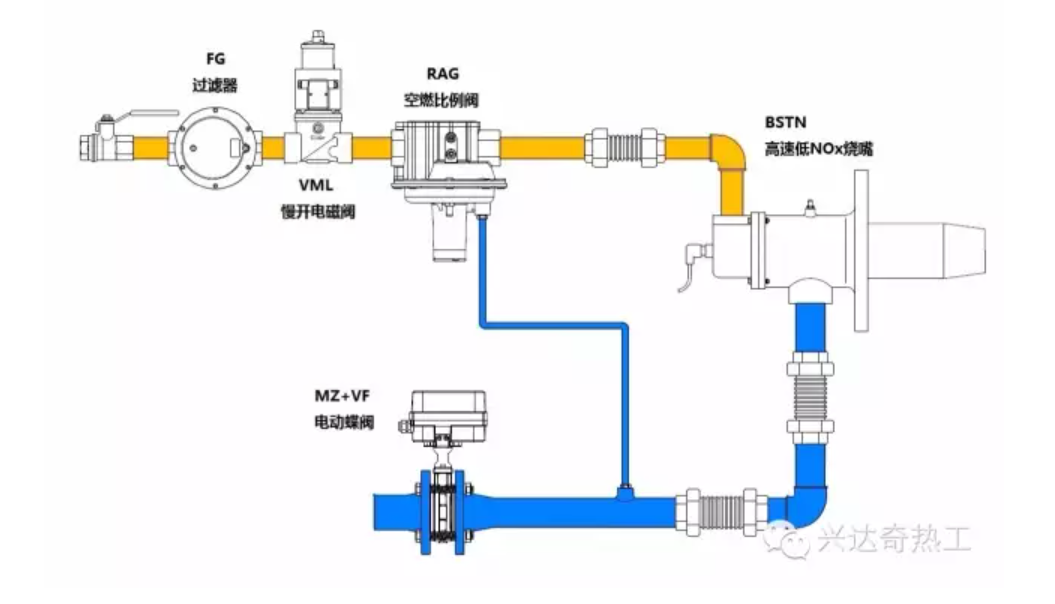

失误4.     电磁阀与比例阀前后颠倒。

这首先是因为电磁阀能起到保护作用；其次，如果比例阀安装在上游，当烧嘴熄灭电磁阀迅速切断后，会有一部分燃气残留在比例阀与电磁阀之间，而且压力较高，对比例阀膜片有冲击，影响寿命。

正确做法：比例阀一定要安装在电磁阀下游。

失误5.     燃气入口压力偏低。

打个比方，比例阀入口燃气压力只有3kpa，那么不考虑压损的情况下，比例阀出口压力最大只能为3kpa，而此时如果空气管压力在3kpa以上，比例阀出口燃气压力也不会升高。

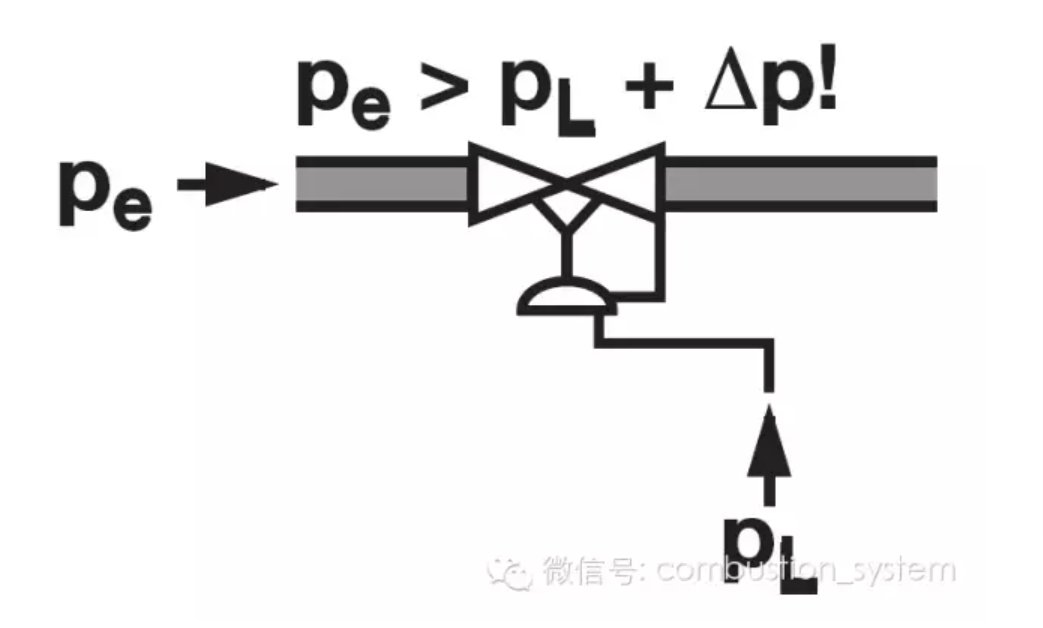

正确做法：空燃比例阀入口压力Pe一定要高于空气控制压力PL，否则再高的空气压力也不能提高嘴前燃气压力。

失误6.     点火时发现没有燃气。

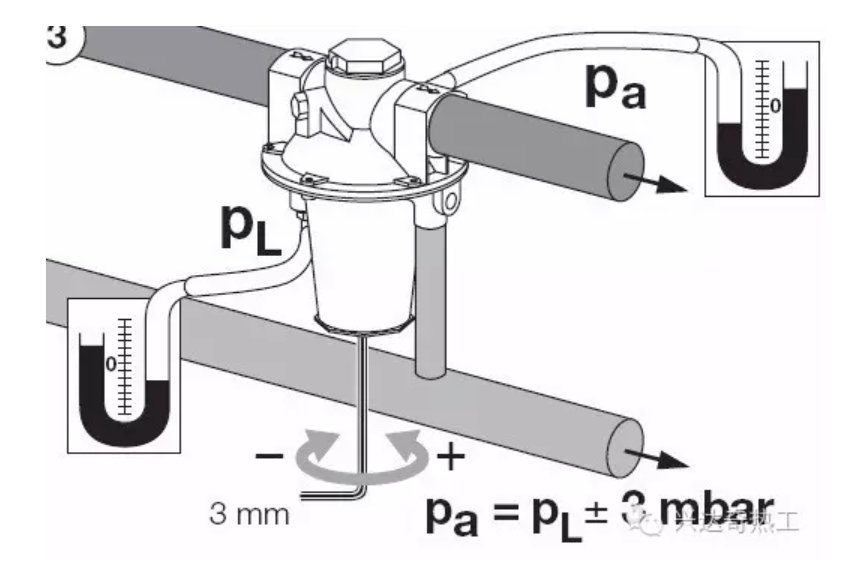

比例阀弹簧出厂默认设定在最松状态，一般在点火时从空气管道过来的空气压力较小，不足以顶开比例阀，燃气无法通过，点火失败。

处理办法：这时需要用螺丝刀将弹簧旋紧几圈并实时观察压力变化，就可以解决点火难题。

失误7.     拆卸后发现无法复原。

比例阀在管道上头部是冲下的，直接对其进行拆卸是不顺手的。另外，由于内部元件众多，很容易把顺序记错，组装不成功。

正确做法：最好先从管道上面取下来，然后对阀体本身进行拆卸。此时需要按照拆卸顺序把零件排序，记住所有零件的安装位置和安装方式，保留所有的螺丝和垫片，更换完毕按原来的顺序装配完整。

拆卸注意事项：要将弹簧的压力完全松开，再开启顶盖，防止弹簧猛烈跳出，造成人身伤害。
